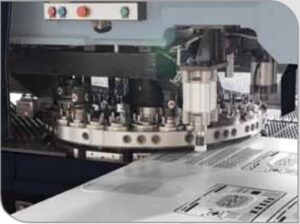

Masina de stantat cu turela seria TPP

€ La cerere
No ratings yet.

Caracteristici:

  • Echipamentele high-tech TPP 7-27 și TPP 9-33, prese cu perforare, sunt produse din oțel rigid, într-o structură inchisa, rigida, în procesul de proiectare a fost utilizat sistemul de analiza și simulare pentru a reduce la minim devierea în timpul funcționării;
  • In timpul procesului de perforare nu apare deformare, sporind astfel durata de viata a echipamentului.;
  • Sistemul de presare cu tambur din seria TPP are 2 modele: unul cu 27 de posturi / 700 de curse și unul cu 33 de posturi/ 900 de curse, ceea ce permite executarea lucrarilor foarte complicate;
  • Comanda cu pedala pentru picior;
  • Panou de comanda de sine statator, portabil cu posibilitate de programare.
  • Sistem CNC GE Fanuc 31i-PB ;
  • Indicator digital al temperaturii uleiului cu sistem hidraulic de racire;
  • Sistem hidraulic HL;
  • Sistem tubular gros;
  • Software CAD,CAM (Metalix sau Lantek), cu programare grafica si functii precum: Auto punch, indexare si repozitionare automata, evitarea suruburilor, inclusiv software pentru folosirea instrumentelor de rotire si formare;
  • Sistem de verificare a clemelor de siguranta
  • Trei cleme automate pentru repoziționare si intrerupatoare de incarcare
  • Sistem de siguranta alcatuit din cordon de siguranta in jurul echipamentului;
  • Sistem de ungere automata;
  • Corelare automata intre cleme si tabla;
  • Senzor de revenire pe axa X;
  • Cutie de resturi’
  • Masa mixta cu rulmenti cu bile.

Permutarea sculelor turelei cu 33 posturi

Posturi 12 x B: Φ1-1/4’’ fix si gauri Φ12,8- Φ31,7 mm

Posturi 2 x C: Φ2’’ fix si gauri Φ31,8- Φ50,8 mm

Posturi 1 x D: Φ3-1/2’’ fix si gauri Φ50,9- Φ88,9 mm

Posturi 3 x D: Φ3-1/2’’ index si gauri Φ50,9- Φ88,9 mm



Permutarea sculelor turelei cu 27 posturi

Posturi 11 x A: Φ1/2’’ fix si gauri Φ1,6-12,7 mm

Posturi 10 x B: Φ1-1/4’’ fix si gauri Φ12,8-31,7 mm

Posturi 1 x C: Φ2’’ fix si gauri Φ31,8-50,8 mm

Posturi 2 x D: Φ3-1/2’’ fix si gauri Φ50,9-88,9 mm

Posturi 2 x B: Φ1-1/4’’ index si gauri Φ12,8-31,7 mm

Posturi 1 x C: Φ2’’ index si gauri Φ31,8-50,8 mm



Posturi indexabile automat

Pot fi stantate diferite contururi la unghiurile cerute cu 3 posturi indexabile automat. Aceste posturi pot include scule 8A sau 3B sau 1C, conform cerintelor clientului, astfel incat este posibila o mare varietate de combinatii de scule. Precizia de pozitionare indexabila este de 0,01°.



Viteza maxima de stantare la deplasari ale stantei de 1 mm pe axele Y si X intr-o tabla de otel de 1 mm grosime este de 1100 batai pe minut, iar viteza de marcare (ambutisare) este de 2000 batai/min. Viteza dependenta X + Y este de 120 m/min. Eroarea de pozitionare este ± 0,01 mm. Eroarea de repetabilitate este ± 0,05 mm.



*Pretul afisat este fara TVA si nu include transportul si montajul.
