SG 32100 – Heavy Duty Plasma & Oxigaz

€ 63,900
5/5 (1)

Model: SG 32100

Pretul afisat este pentru varianta de 105A Hipertherm.

Caracteristici:

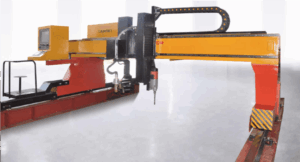

  • Echipament plasma cu structura tip gantry de gabarit industrial intensiv ce poate fi construit la dimensiuni peronalizate si care poate fi extins si ulterior.
  • Axa Y este actionata simultan de doua motoare servo de mare putere cu reductoare pentru o viteza si o acuratete sporita

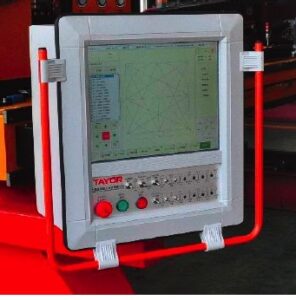

  • Controller industrial cu display touchscreen de 17”, pe baza Linux, cu viteze mari de randare si comunicare
  • Masa separata de structura echipamentului conceputa pentru incarcare de peste 1T/mp, cu sctrucutra de exhaustare sau pat de apa
  • Taiere cu jet de plasma sau cu Oxigaz pentru grosimi mari si acuratete sporita, in 3, 4 sau 5 axe, personalizabila cu numar multiplu de capete
  • Resturi minime si o gama variata de materiale ce pot fi taiate prin ajustarea adancimii si a puterii arcului.
  • Preatabila pentru taiere de fier, otel carbon, otel inoxidabil, inox, aluminiu, tabla galvanizata, tabla titanium
  • Sistem de pozitionare a capului de taiere pe denivelarile materialului pt o taiere precisa.
  • Autoajustare a puterii tortei pentru limitare bavuri si zgura
  • Sistem anticoleziune a capului de taiere 360 grade
  • Electrovalve pentru comutare automata gaze de ardere
  • Sistem de gresare centralizata automata
  • Functii software: bridge, microjoint, commoncut, true nesting, true hole, array etc



Optional:

  • Masa: X 3.200mm-12.000mm, Y 10.000 –  50.000mm
  • Controler EDGE Connect (standard touchscreen Tayor)
  • Generatoare plasma:
    Model Amperaj Consum Ciclu exploatare Strapungere maxima Debitare din cant Lungime maxima
    Powermax 45XP 45A 5kW 50% 6mm 8mm 7,5m
    Powermax 65 60A 8,4kW 50% 10mm 12mm 7,5m
    Powermax 85 80A 12kW 60% 12mm 16mm 7.5m
    Powemax 105 100A 16kW 80% 16mm 19mm 7.5m
    Powermax 125 125A 21,9kW 100% 25mm 38mm 7.5m
    15m
    Maxpro 200 200A 30kW 100% 32mm 50mm 15m
    23m
    30m
    38m
    HPR130XD 130A 19,5kW 100% 32mm MS 20mm SS/AL 38mm 15-25m
    HPR260XD 260A 45,5kW 100% 38mm MS 32mm SS 25mm AL 64mm MS 50mm SS/AL 20-35m
    HPR400XD 400A 70kW 100% 50mm MS 45mm SS 38mm AL 80mm 20-35m
    HPR800XD 800A 140kW 100% 50mm MS 75mm SS/AL 80mm MS 160 SS/AL 20-35m
    XPR 300 300A 63kW 100% 45mm MS 38 mm SS/AL 80mm MS 75mm SS 50mm AL 20-35m



Specificatii tehnice:

Model SG 32100
Suprafata de lucru 3.200*10.000*200mm
Transmisie X/Y Cremaliera si pinion, Z surub cu bile 38KG/M
Tip transmisie Servo Panasonic – Japonia 750w
Reductoare Newgart, Germania
Generator plasma Hypertherm Powermax 105A
Grosimi strapungere 0.2-16mm.
Grosime maxima taiere mm Plasma – 60mm Oxigaz
Viteza deplasare in gol 120m/min
Viteza taiere 1-8m/min
Adancime taiere 25mm
Voltaj AC380V/3PH/50Hz
Software Grafica: Ucancam V10, Operare: FASTCAM Professional
Controller LKNC3200 cu touchscreen dezvoltare Tayor



Oxy-gaz grosime taiere (strapungere) 5-60mm
Plasma grasime taiere (strapungere 105A)  20mm
Oxy-gaz viteza de taiere  5-4000mm/min
Plasma viteza de taiere  50-6000mm/min
Cursa Z torta  80mm
Viteza de deplasare in gol  12000mm/min
Abatere setare viteza  ≤±5%
Acuratete pozitionare cursa Z  ≤±1.0mm
Acuratete pozitionare longitudinala  ±0.2mm/10m
Acutatete de lucru: 4 laturi 1000mm x1000mm, viteza deplasare 500-800mm/min
Abateri latura  ±0.5mm
Abateri diagonala  |AD-BC| ±0.5mm
Abatere repoztionare la final de reper  ±0.2mm
Abatere punct intersectie  ±0.5mm
Abatere pozitionare grafica in oglinda  ±0.2mm

Recomandari operare:

Puetere si voltaj 3×380v±10%/50Hz
Consum generator plasma 20KW
Consum echipament 6KW
Presiune taiere Oxigen 0.5-0.8 MPa
Presiune preincalzire Oxigen  0.4-0.6 MPa
Presiune gaz 0.05-0.1 MPa
Oxigen Puritate 99.5% ; Presiune: 0.8 Mpa; Debit: 1.0m3/h
Aer comprimat Uscat, fara ulei; Presiune: 08MPA; Debit: 1.0m3/h
Tip gaz: Propan/ Acetilena / GPL
Temperatura ambientala 0-50℃
Umiditate maxima <90%, fara condens

Pretul afisat este fara TVA si contine cu titlu gratuit transportul (DDP), montajul si punerea in functiune, instructajul, garantie de functionare 12 luni, postgarantie 5 ani si aistenta tehnica online 10 ani.
